ESHF11018-AD-P3C4行走機械用馬達轉速傳感器，是替代力士樂型號為DSM1-10（零件號：R917 000 301）的霍爾效應轉速傳感器，該產品是一種專門開發用于行走機械惡劣環境的傳感器。傳感器檢測鐵磁齒輪或切割板的轉速信號。這一過程中，作為主動式傳感器，它提供一個獨立于轉速的等幅信號。
當有導磁金屬接近探頭時，探頭內部永磁體的磁通密度發生變化，并被霍爾IC檢測到，通過后端集成電路轉為脈沖輸出，脈沖頻率與齒輪旋轉速度成正比。 采用非接觸式測量方式，能夠精確測量轉速。具有頻率 范圍廣、響應速度快、機械壽命長、穩定、堅固耐用等特點。
應用場景
由于ESHF11018-AD-P3C4轉速傳感器擁有緊湊、堅固的結構，該傳感器適用于如下領域：
■ 力士樂等品牌外嚙合齒輪馬達（齒輪轉速檢測 ）
■ 輪軸軸承中用來測量輪軸轉速
■ 動力變換輸送
■ 客車、卡車和建筑施工機械的風扇控制（風機馬達轉速檢測），功率范圍從7 到 20 kW
■ 作為壓路機和筑路機械的振動傳動裝置
■ 還可用于其他車輛、工程機械、電動和液壓馬達、軸向活塞泵和馬達的轉速檢測
特點
■ 精準、可靠、重復性高
■ 工作溫度范圍廣
■ 工作頻率范圍廣
■ 頻率范圍：0~5 KHz
■ 測量面抗壓能力：5 bar
性能參數
| 技術規格 | 參數 |
| 1.供電電壓： | 4.5~20VDC |
| 2.頻率范圍： | 0Hz~5KHz |
| 3.輸出信號： | 電流輸出 |
| 4.信號類型： | 速度/方向（見輸出曲線） |
| 5.輸出電流： | 7mA±20%/14mA±20% |
| 6.工作溫度： | -40°C~+125°C |
| 7.防護等級： | IP67 |
| 8.外殼材質： | 黃銅 |
| 9.工作氣隙： | ≤2mm |
| 10.被測物： | 鐵磁性金屬 |
| 11.出線方式： | 連接器 TE 1-967570-1 |
| 12.對應連接器： | 連接器TE 1-967644-1 |

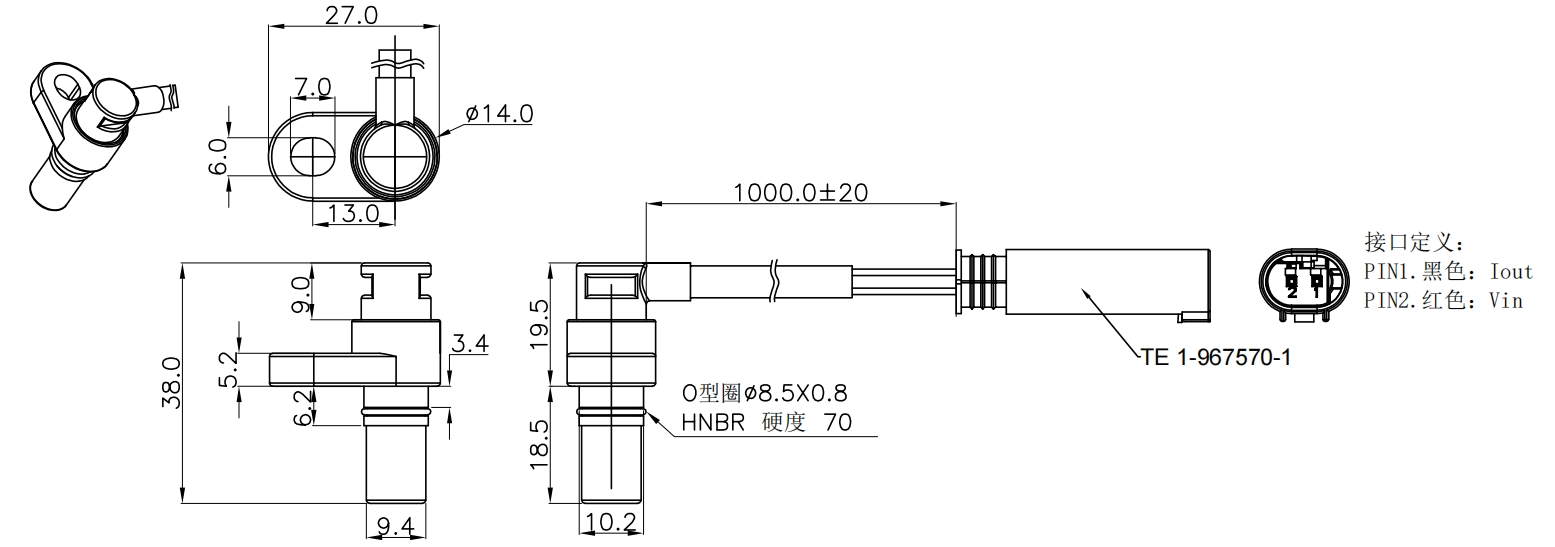

機械尺寸

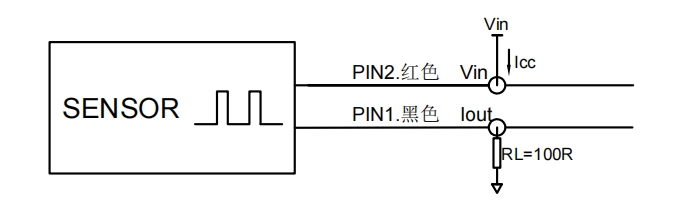

接線方式

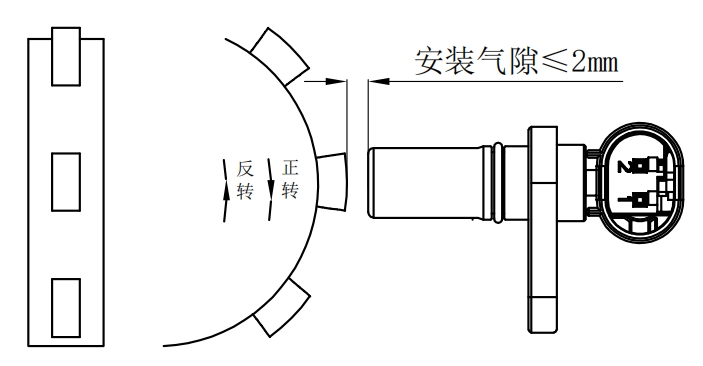

安裝說明

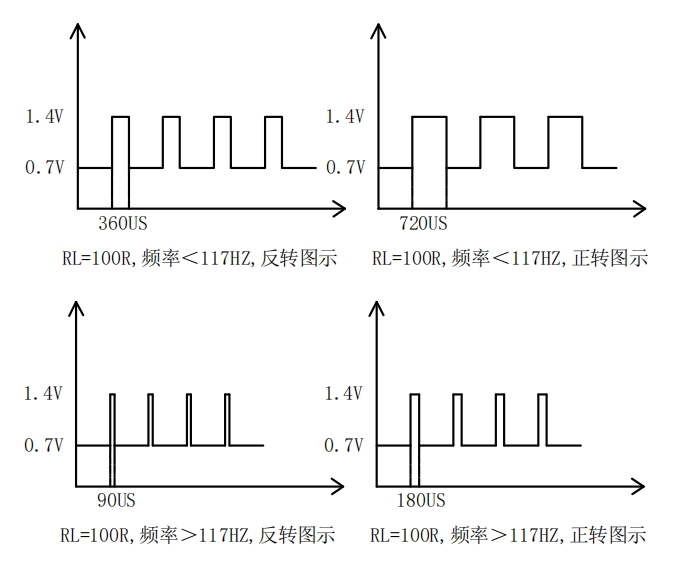

輸出特性
